Black plate (93,1)

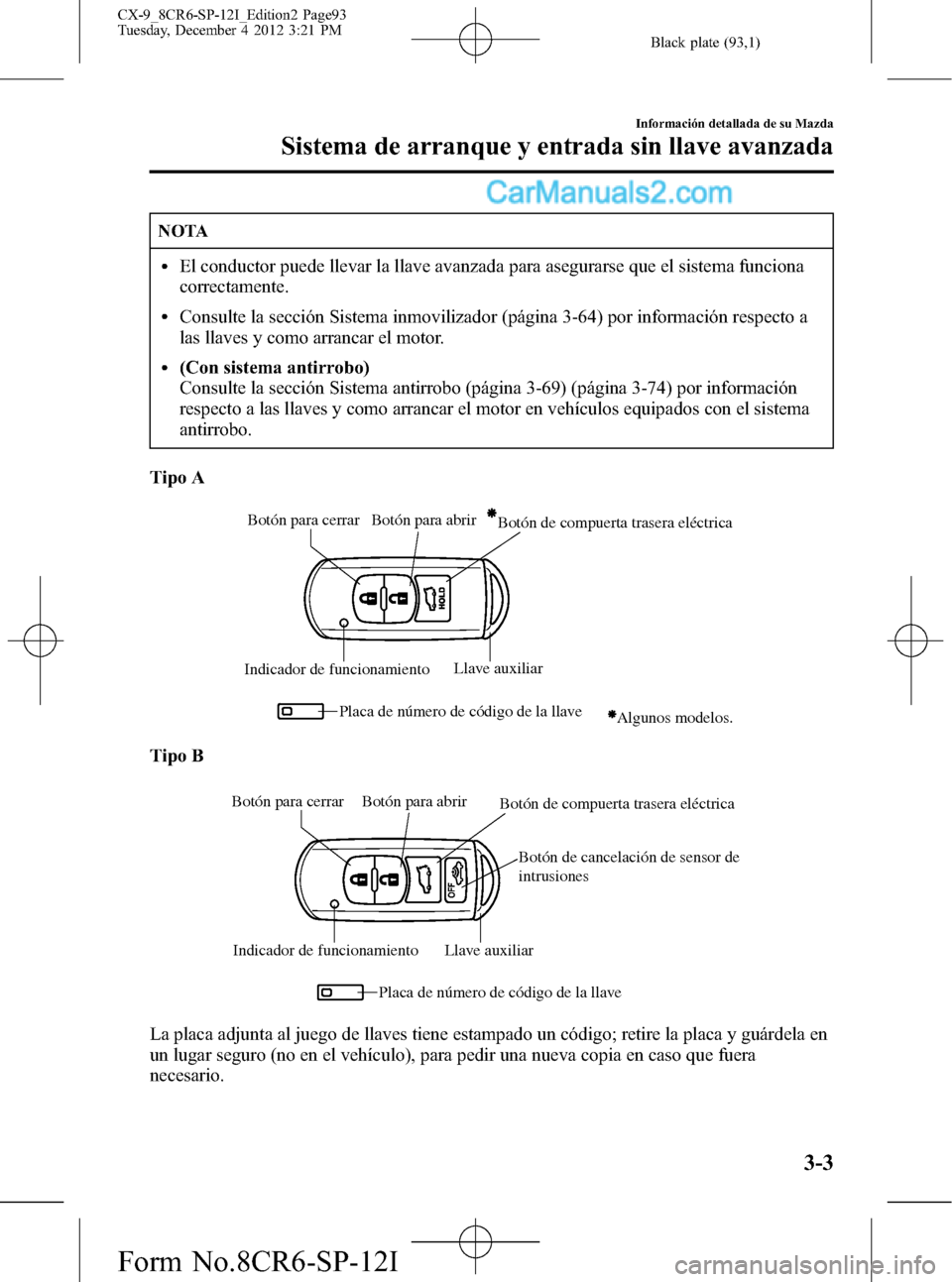

NOTA
lEl conductor puede llevar la llave avanzada para asegurarse que el sistema funciona
correctamente.
lConsulte la sección Sistema inmovilizador (página 3-64) por información respecto a
las llaves y como arrancar el motor.
l(Con sistema antirrobo)
Consulte la sección Sistema antirrobo (página 3-69) (página 3-74) por información
respecto a las llaves y como arrancar el motor en vehículos equipados con el sistema
antirrobo.
Tipo A
Botón para cerrar
Indicador de funcionamientoLlave auxiliar
Placa de número de código de la llaveBotón para abrirBotón de compuerta trasera eléctrica
Algunos modelos.
Tipo B
Botón de cancelación de sensor de
intrusiones
Botón para cerrar
Indicador de funcionamiento Llave auxiliar
Placa de número de código de la llave Botón para abrirBotón de compuerta trasera eléctrica
La placa adjunta al juego de llaves tiene estampado un código; retire la placa y guárdela en
un lugar seguro (no en el vehículo), para pedir una nueva copia en caso que fuera
necesario.
Información detallada de su Mazda
Sistema de arranque y entrada sin llave avanzada
3-3
CX-9_8CR6-SP-12I_Edition2 Page93
Tuesday, December 4 2012 3:21 PM
Form No.8CR6-SP-12I

Black plate (108,1)

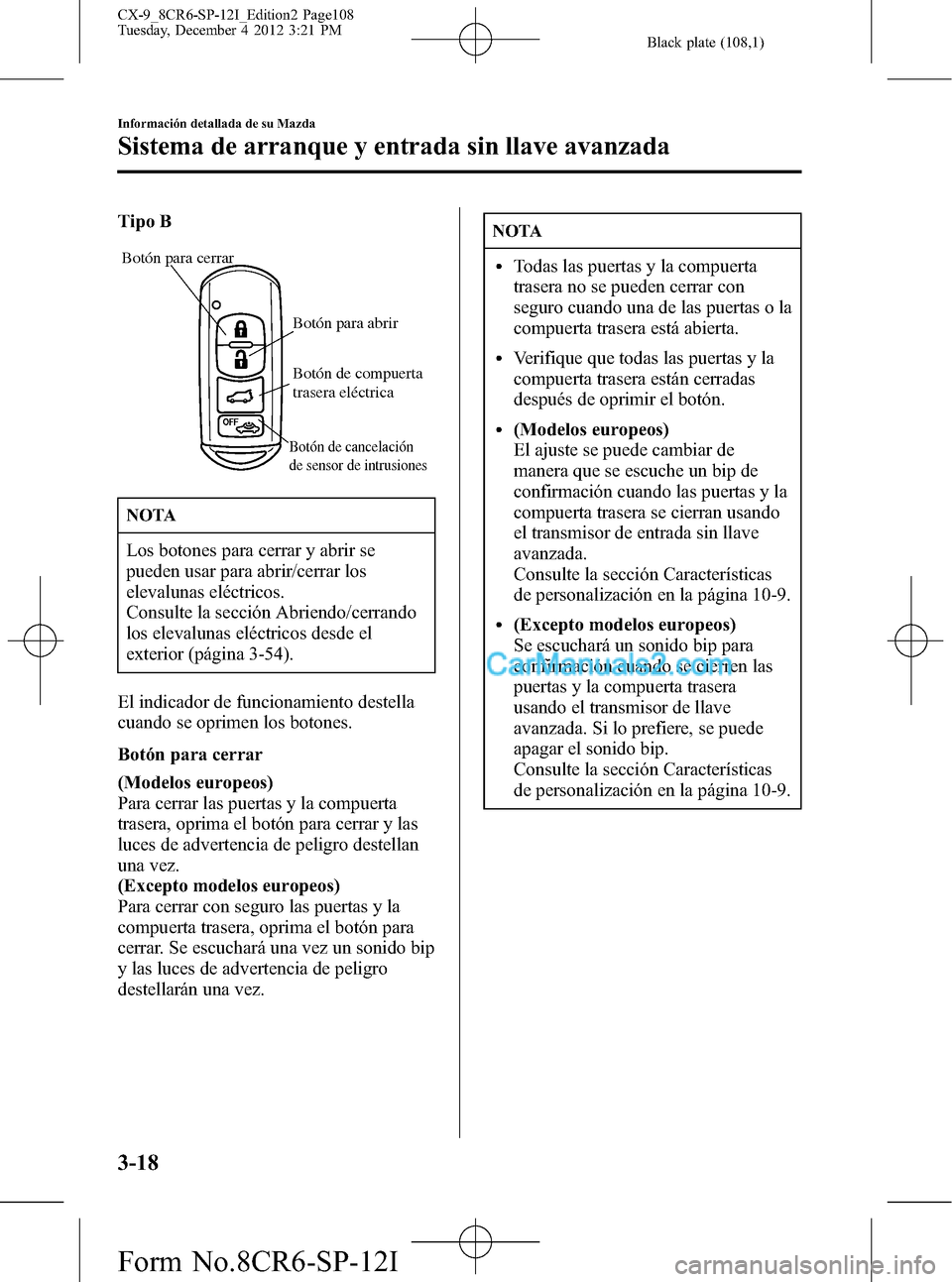

Tipo B
Botón para cerrar
Botón para abrir
Botón de cancelación
de sensor de intrusiones
Botón de compuerta
trasera eléctrica
NOTA
Los botones para cerrar y abrir se
pueden usar para abrir/cerrar los
elevalunas eléctricos.
Consulte la sección Abriendo/cerrando
los elevalunas eléctricos desde el
exterior (página 3-54).
El indicador de funcionamiento destella
cuando se oprimen los botones.
Botón para cerrar
(Modelos europeos)
Para cerrar las puertas y la compuerta
trasera, oprima el botón para cerrar y las
luces de advertencia de peligro destellan
una vez.
(Excepto modelos europeos)
Para cerrar con seguro las puertas y la
compuerta trasera, oprima el botón para
cerrar. Se escuchará una vez un sonido bip
y las luces de advertencia de peligro
destellarán una vez.
NOTA
lTodas las puertas y la compuerta
trasera no se pueden cerrar con
seguro cuando una de las puertas o la
compuerta trasera está abierta.
lVerifique que todas las puertas y la
compuerta trasera están cerradas
después de oprimir el botón.
l(Modelos europeos)
El ajuste se puede cambiar de
manera que se escuche un bip de
confirmación cuando las puertas y la
compuerta trasera se cierran usando
el transmisor de entrada sin llave
avanzada.
Consulte la sección Características
de personalización en la página 10-9.
l(Excepto modelos europeos)
Se escuchará un sonido bip para
confirmación cuando se cierren las
puertas y la compuerta trasera
usando el transmisor de llave
avanzada. Si lo prefiere, se puede
apagar el sonido bip.
Consulte la sección Características
de personalización en la página 10-9.
3-18
Información detallada de su Mazda
Sistema de arranque y entrada sin llave avanzada
CX-9_8CR6-SP-12I_Edition2 Page108
Tuesday, December 4 2012 3:21 PM
Form No.8CR6-SP-12I

Black plate (111,1)

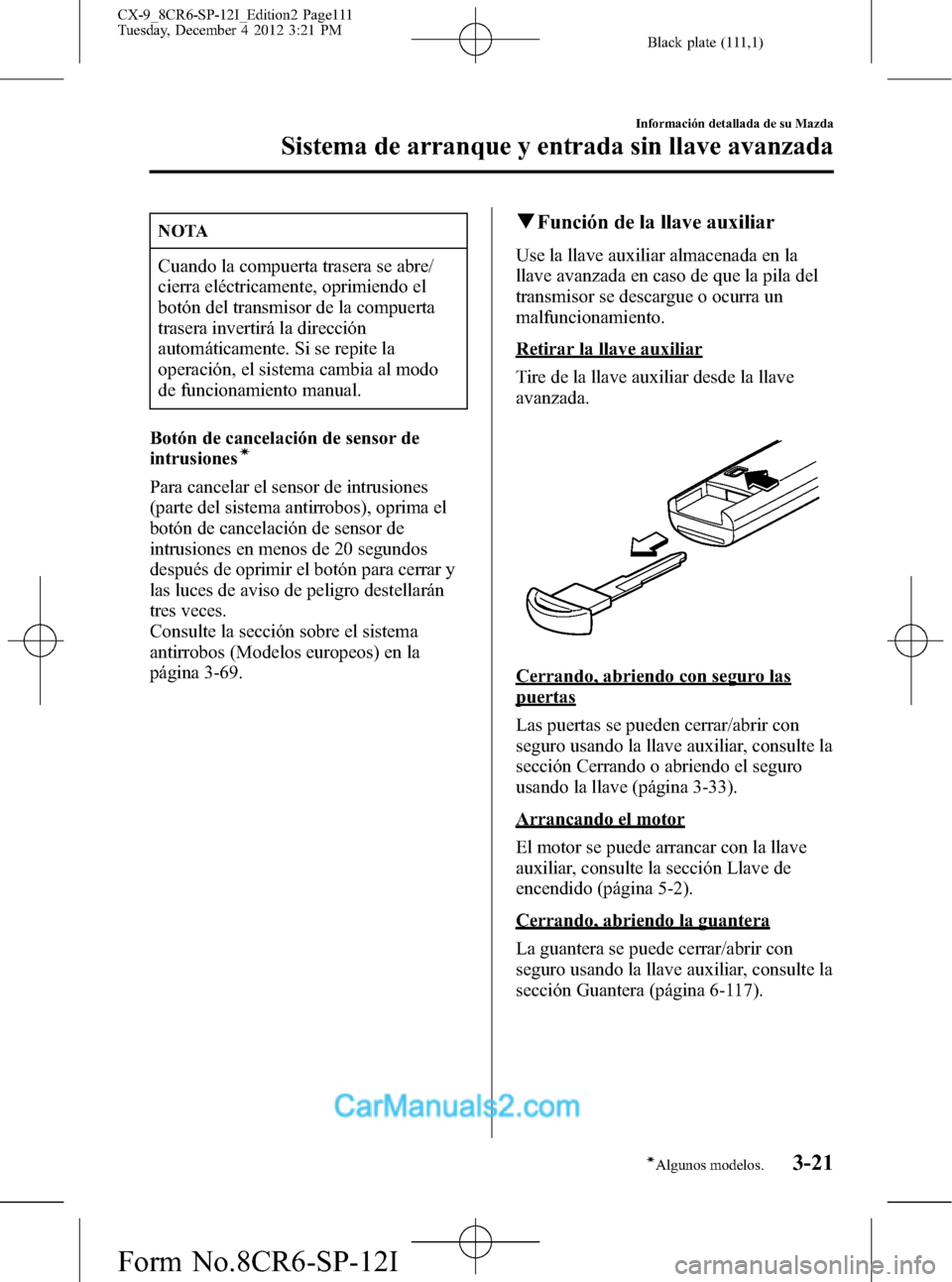

NOTA
Cuando la compuerta trasera se abre/
cierra eléctricamente, oprimiendo el
botón del transmisor de la compuerta
trasera invertirá la dirección
automáticamente. Si se repite la
operación, el sistema cambia al modo
de funcionamiento manual.
Botón de cancelación de sensor de
intrusiones
í
Para cancelar el sensor de intrusiones
(parte del sistema antirrobos), oprima el
botón de cancelación de sensor de
intrusiones en menos de 20 segundos
después de oprimir el botón para cerrar y
las luces de aviso de peligro destellarán
tres veces.
Consulte la sección sobre el sistema
antirrobos (Modelos europeos) en la
página 3-69.
qFunción de la llave auxiliar
Use la llave auxiliar almacenada en la
llave avanzada en caso de que la pila del
transmisor se descargue o ocurra un
malfuncionamiento.
Retirar la llave auxiliar
Tire de la llave auxiliar desde la llave
avanzada.
Cerrando, abriendo con seguro las
puertas
Las puertas se pueden cerrar/abrir con
seguro usando la llave auxiliar, consulte la
sección Cerrando o abriendo el seguro
usando la llave (página 3-33).
Arrancando el motor
El motor se puede arrancar con la llave
auxiliar, consulte la sección Llave de
encendido (página 5-2).
Cerrando, abriendo la guantera
La guantera se puede cerrar/abrir con
seguro usando la llave auxiliar, consulte la
sección Guantera (página 6-117).
Información detallada de su Mazda
Sistema de arranque y entrada sin llave avanzada
3-21íAlgunos modelos. CX-9_8CR6-SP-12I_Edition2 Page111
Tuesday, December 4 2012 3:21 PM
Form No.8CR6-SP-12I

Black plate (134,1)

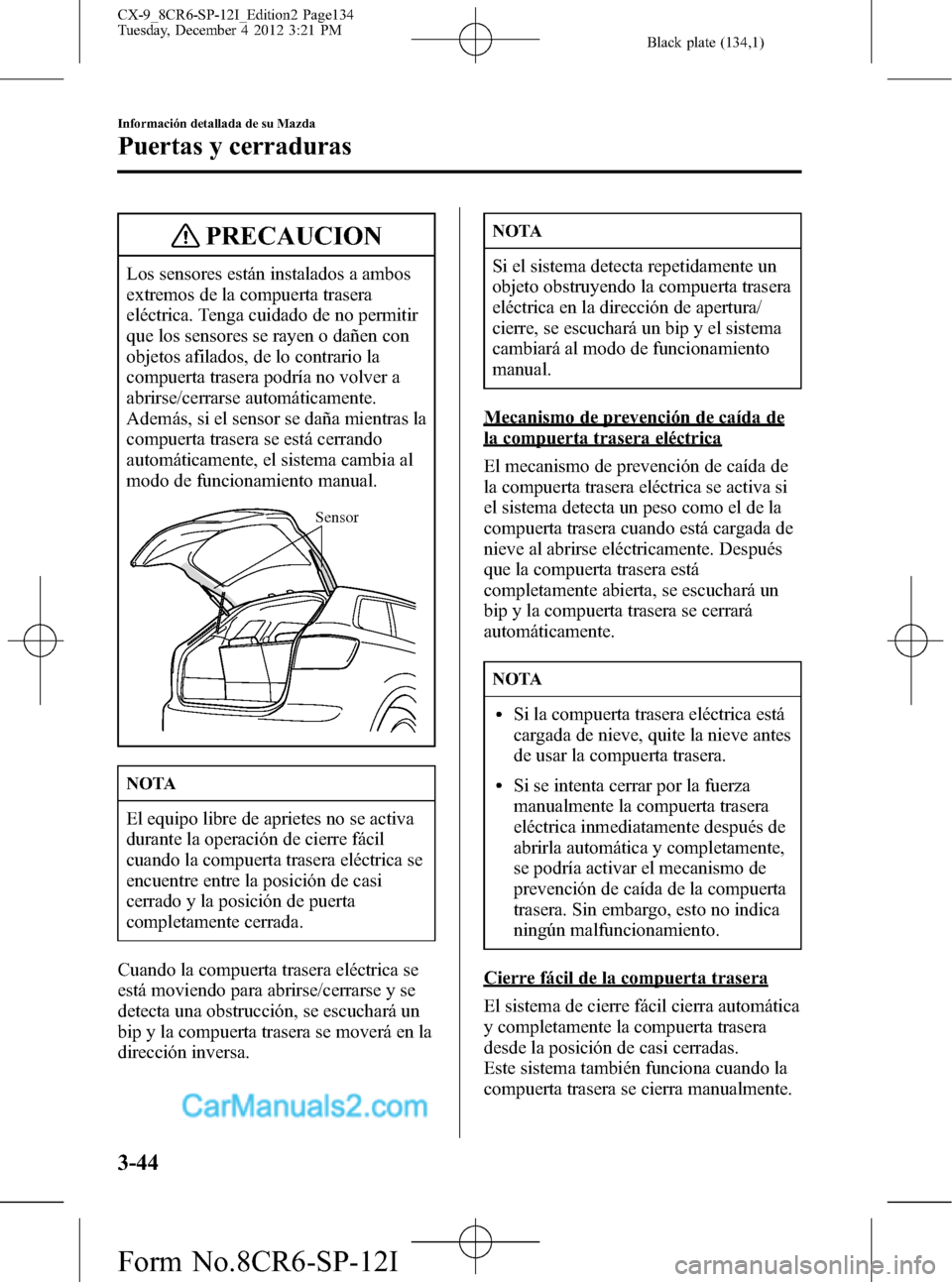

PRECAUCION
Los sensores están instalados a ambos
extremos de la compuerta trasera
eléctrica. Tenga cuidado de no permitir
que los sensores se rayen o dañen con
objetos afilados, de lo contrario la
compuerta trasera podría no volver a
abrirse/cerrarse automáticamente.
Además, si el sensor se daña mientras la
compuerta trasera se está cerrando
automáticamente, el sistema cambia al
modo de funcionamiento manual.
Sensor
NOTA
El equipo libre de aprietes no se activa
durante la operación de cierre fácil
cuando la compuerta trasera eléctrica se
encuentre entre la posición de casi
cerrado y la posición de puerta
completamente cerrada.
Cuando la compuerta trasera eléctrica se
está moviendo para abrirse/cerrarse y se
detecta una obstrucción, se escuchará un
bip y la compuerta trasera se moverá en la
dirección inversa.
NOTA
Si el sistema detecta repetidamente un
objeto obstruyendo la compuerta trasera
eléctrica en la dirección de apertura/
cierre, se escuchará un bip y el sistema
cambiará al modo de funcionamiento
manual.
Mecanismo de prevención de caída de
la compuerta trasera eléctrica
El mecanismo de prevención de caída de
la compuerta trasera eléctrica se activa si
el sistema detecta un peso como el de la
compuerta trasera cuando está cargada de
nieve al abrirse eléctricamente. Después
que la compuerta trasera está
completamente abierta, se escuchará un
bip y la compuerta trasera se cerrará
automáticamente.
NOTA
lSi la compuerta trasera eléctrica está
cargada de nieve, quite la nieve antes
de usar la compuerta trasera.
lSi se intenta cerrar por la fuerza
manualmente la compuerta trasera
eléctrica inmediatamente después de
abrirla automática y completamente,
se podría activar el mecanismo de
prevención de caída de la compuerta
trasera. Sin embargo, esto no indica
ningún malfuncionamiento.
Cierre fácil de la compuerta trasera
El sistema de cierre fácil cierra automática
y completamente la compuerta trasera
desde la posición de casi cerradas.
Este sistema también funciona cuando la
compuerta trasera se cierra manualmente.
3-44
Información detallada de su Mazda
Puertas y cerraduras
CX-9_8CR6-SP-12I_Edition2 Page134
Tuesday, December 4 2012 3:21 PM
Form No.8CR6-SP-12I

Black plate (145,1)

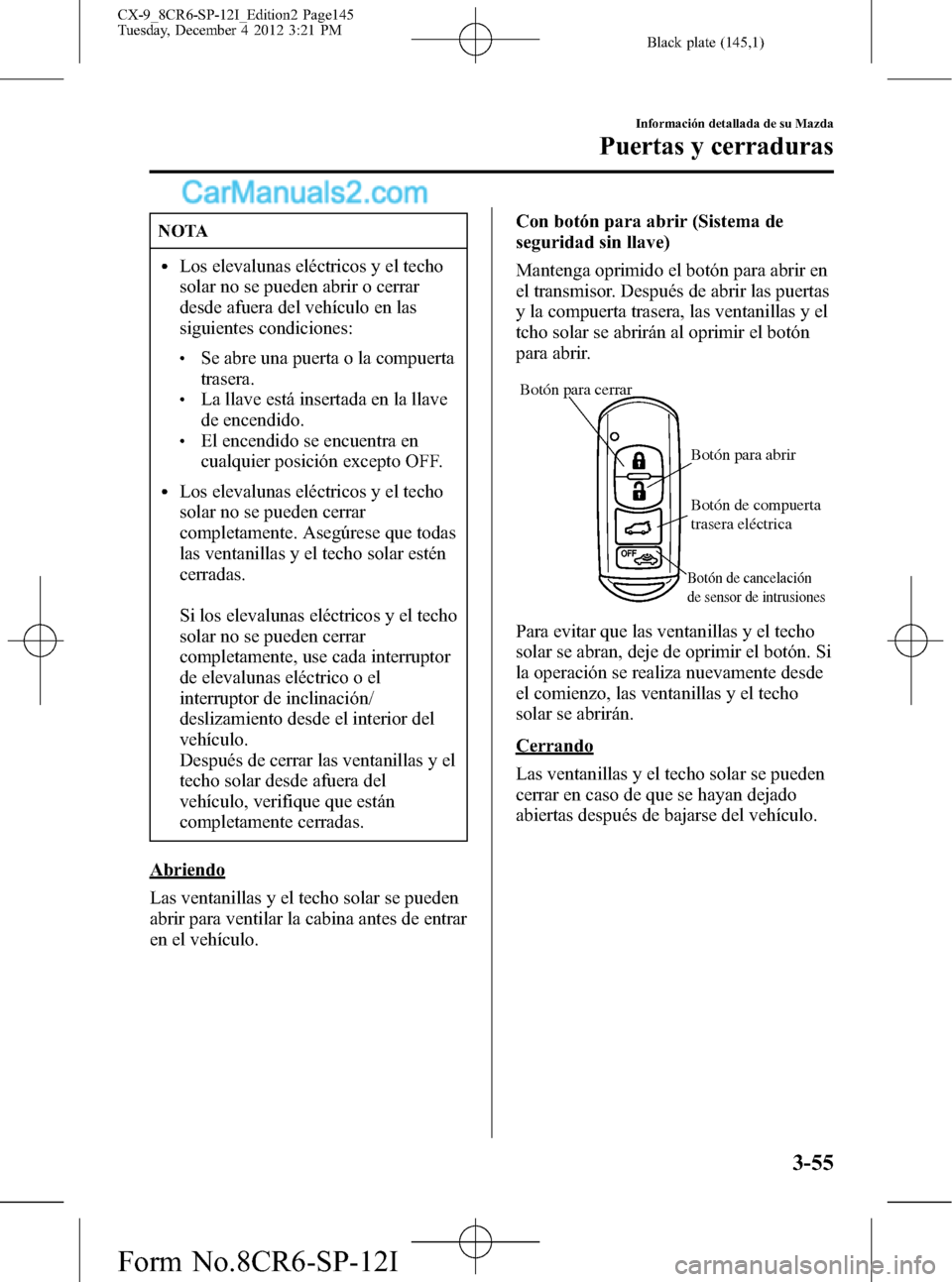

NOTA
lLos elevalunas eléctricos y el techo
solar no se pueden abrir o cerrar
desde afuera del vehículo en las
siguientes condiciones:
lSe abre una puerta o la compuerta
trasera.
lLa llave está insertada en la llave
de encendido.
lEl encendido se encuentra en
cualquier posición excepto OFF.
lLos elevalunas eléctricos y el techo
solar no se pueden cerrar
completamente. Asegúrese que todas
las ventanillas y el techo solar estén
cerradas.
Si los elevalunas eléctricos y el techo
solar no se pueden cerrar
completamente, use cada interruptor
de elevalunas eléctrico o el
interruptor de inclinación/
deslizamiento desde el interior del
vehículo.
Después de cerrar las ventanillas y el
techo solar desde afuera del
vehículo, verifique que están
completamente cerradas.
Abriendo
Las ventanillas y el techo solar se pueden
abrir para ventilar la cabina antes de entrar
en el vehículo.Con botón para abrir (Sistema de
seguridad sin llave)
Mantenga oprimido el botón para abrir en
el transmisor. Después de abrir las puertas
y la compuerta trasera, las ventanillas y el
tcho solar se abrirán al oprimir el botón
para abrir.
Botón para cerrar
Botón para abrir
Botón de cancelación
de sensor de intrusiones
Botón de compuerta
trasera eléctrica
Para evitar que las ventanillas y el techo
solar se abran, deje de oprimir el botón. Si
la operación se realiza nuevamente desde
el comienzo, las ventanillas y el techo
solar se abrirán.
Cerrando
Las ventanillas y el techo solar se pueden
cerrar en caso de que se hayan dejado
abiertas después de bajarse del vehículo.
Información detallada de su Mazda
Puertas y cerraduras
3-55
CX-9_8CR6-SP-12I_Edition2 Page145
Tuesday, December 4 2012 3:21 PM
Form No.8CR6-SP-12I

Black plate (146,1)

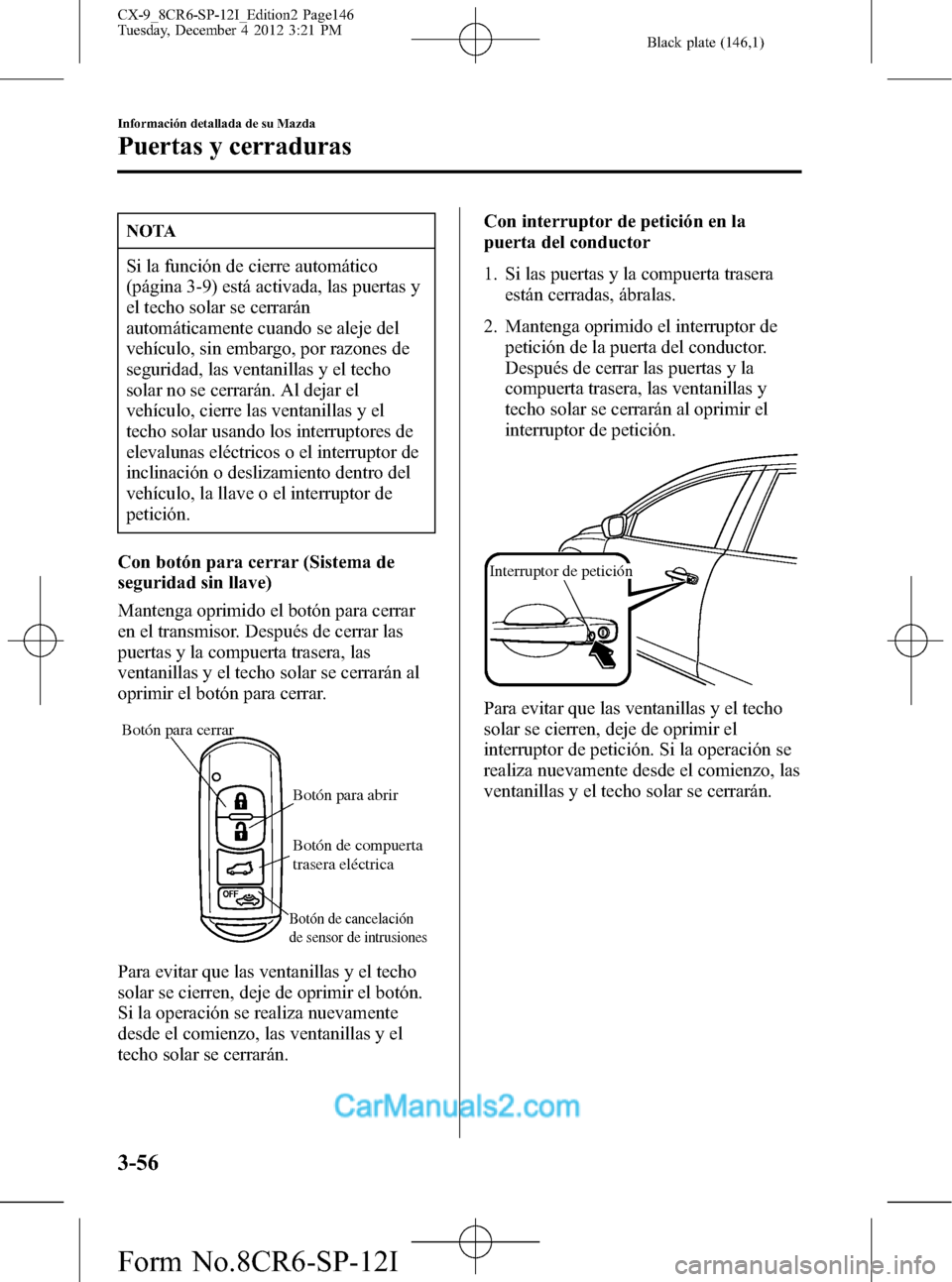

NOTA
Si la función de cierre automático
(página 3-9) está activada, las puertas y
el techo solar se cerrarán
automáticamente cuando se aleje del
vehículo, sin embargo, por razones de
seguridad, las ventanillas y el techo
solar no se cerrarán. Al dejar el
vehículo, cierre las ventanillas y el
techo solar usando los interruptores de
elevalunas eléctricos o el interruptor de
inclinación o deslizamiento dentro del
vehículo, la llave o el interruptor de
petición.
Con botón para cerrar (Sistema de
seguridad sin llave)
Mantenga oprimido el botón para cerrar
en el transmisor. Después de cerrar las
puertas y la compuerta trasera, las
ventanillas y el techo solar se cerrarán al
oprimir el botón para cerrar.
Botón para cerrar
Botón para abrir
Botón de cancelación
de sensor de intrusiones
Botón de compuerta
trasera eléctrica
Para evitar que las ventanillas y el techo
solar se cierren, deje de oprimir el botón.
Si la operación se realiza nuevamente
desde el comienzo, las ventanillas y el
techo solar se cerrarán.Con interruptor de petición en la
puerta del conductor
1. Si las puertas y la compuerta trasera
están cerradas, ábralas.
2. Mantenga oprimido el interruptor de
petición de la puerta del conductor.
Después de cerrar las puertas y la
compuerta trasera, las ventanillas y
techo solar se cerrarán al oprimir el
interruptor de petición.
Interruptor de petición
Para evitar que las ventanillas y el techo
solar se cierren, deje de oprimir el
interruptor de petición. Si la operación se
realiza nuevamente desde el comienzo, las
ventanillas y el techo solar se cerrarán.
3-56
Información detallada de su Mazda
Puertas y cerraduras
CX-9_8CR6-SP-12I_Edition2 Page146
Tuesday, December 4 2012 3:21 PM
Form No.8CR6-SP-12I

Black plate (159,1)

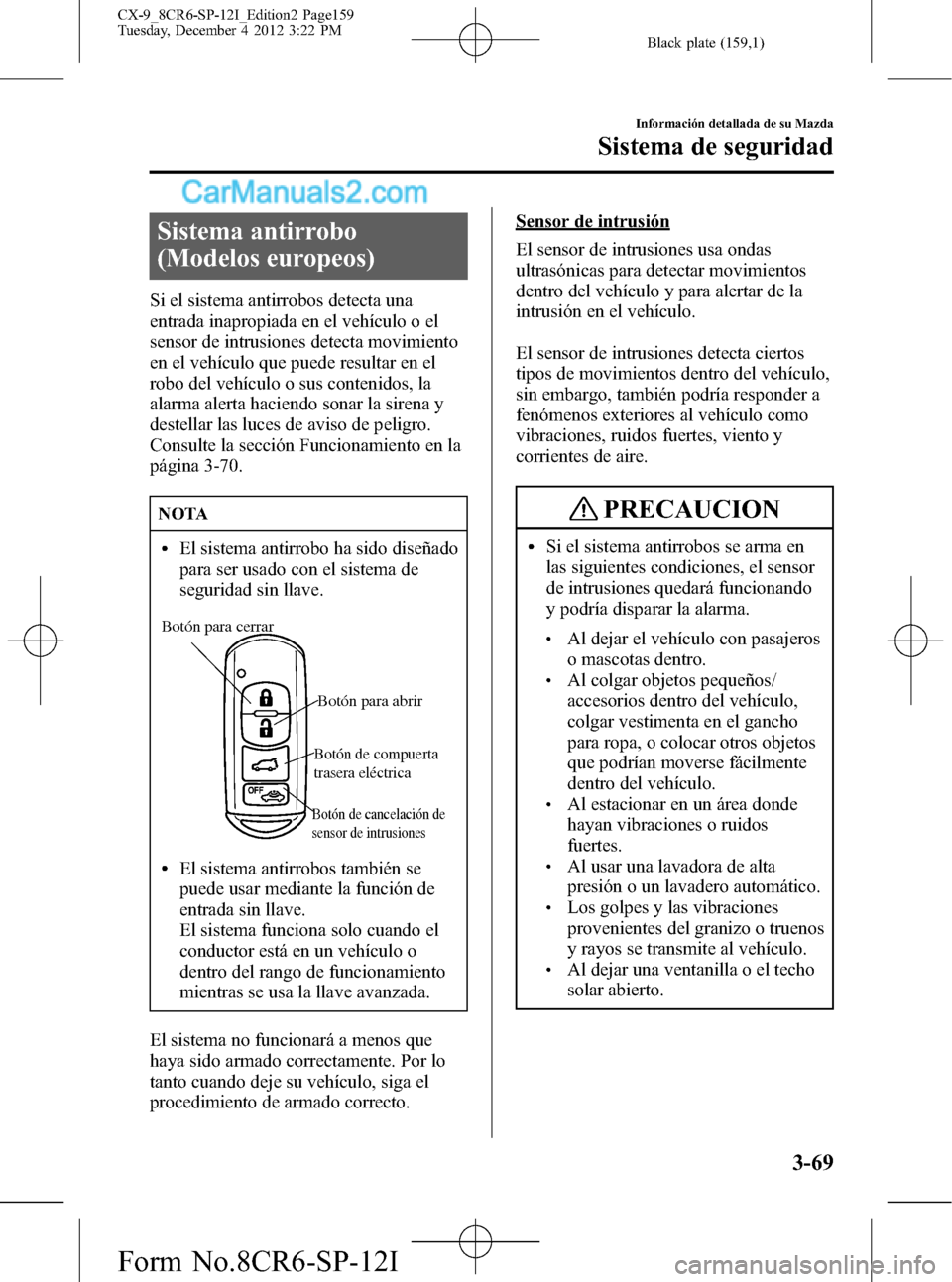

Sistema antirrobo
(Modelos europeos)
Si el sistema antirrobos detecta una
entrada inapropiada en el vehículo o el
sensor de intrusiones detecta movimiento
en el vehículo que puede resultar en el
robo del vehículo o sus contenidos, la
alarma alerta haciendo sonar la sirena y
destellar las luces de aviso de peligro.
Consulte la sección Funcionamiento en la
página 3-70.
NOTA
lEl sistema antirrobo ha sido diseñado
para ser usado con el sistema de
seguridad sin llave.
Botón para cerrar
Botón para abrir
Botón de cancelación de
sensor de intrusiones
Botón de compuerta
trasera eléctrica
lEl sistema antirrobos también se
puede usar mediante la función de
entrada sin llave.
El sistema funciona solo cuando el
conductor está en un vehículo o
dentro del rango de funcionamiento
mientras se usa la llave avanzada.
El sistema no funcionará a menos que
haya sido armado correctamente. Por lo
tanto cuando deje su vehículo, siga el
procedimiento de armado correcto.
Sensor de intrusión
El sensor de intrusiones usa ondas
ultrasónicas para detectar movimientos
dentro del vehículo y para alertar de la
intrusión en el vehículo.
El sensor de intrusiones detecta ciertos
tipos de movimientos dentro del vehículo,
sin embargo, también podría responder a
fenómenos exteriores al vehículo como
vibraciones, ruidos fuertes, viento y
corrientes de aire.
PRECAUCION
lSi el sistema antirrobos se arma en
las siguientes condiciones, el sensor
de intrusiones quedará funcionando
y podría disparar la alarma.
lAl dejar el vehículo con pasajeros
o mascotas dentro.
lAl colgar objetos pequeños/
accesorios dentro del vehículo,
colgar vestimenta en el gancho
para ropa, o colocar otros objetos
que podrían moverse fácilmente
dentro del vehículo.
lAl estacionar en un área donde
hayan vibraciones o ruidos
fuertes.
lAl usar una lavadora de alta
presión o un lavadero automático.
lLos golpes y las vibraciones
provenientes del granizo o truenos
y rayos se transmite al vehículo.
lAl dejar una ventanilla o el techo
solar abierto.
Información detallada de su Mazda
Sistema de seguridad
3-69
CX-9_8CR6-SP-12I_Edition2 Page159
Tuesday, December 4 2012 3:22 PM
Form No.8CR6-SP-12I

Black plate (160,1)

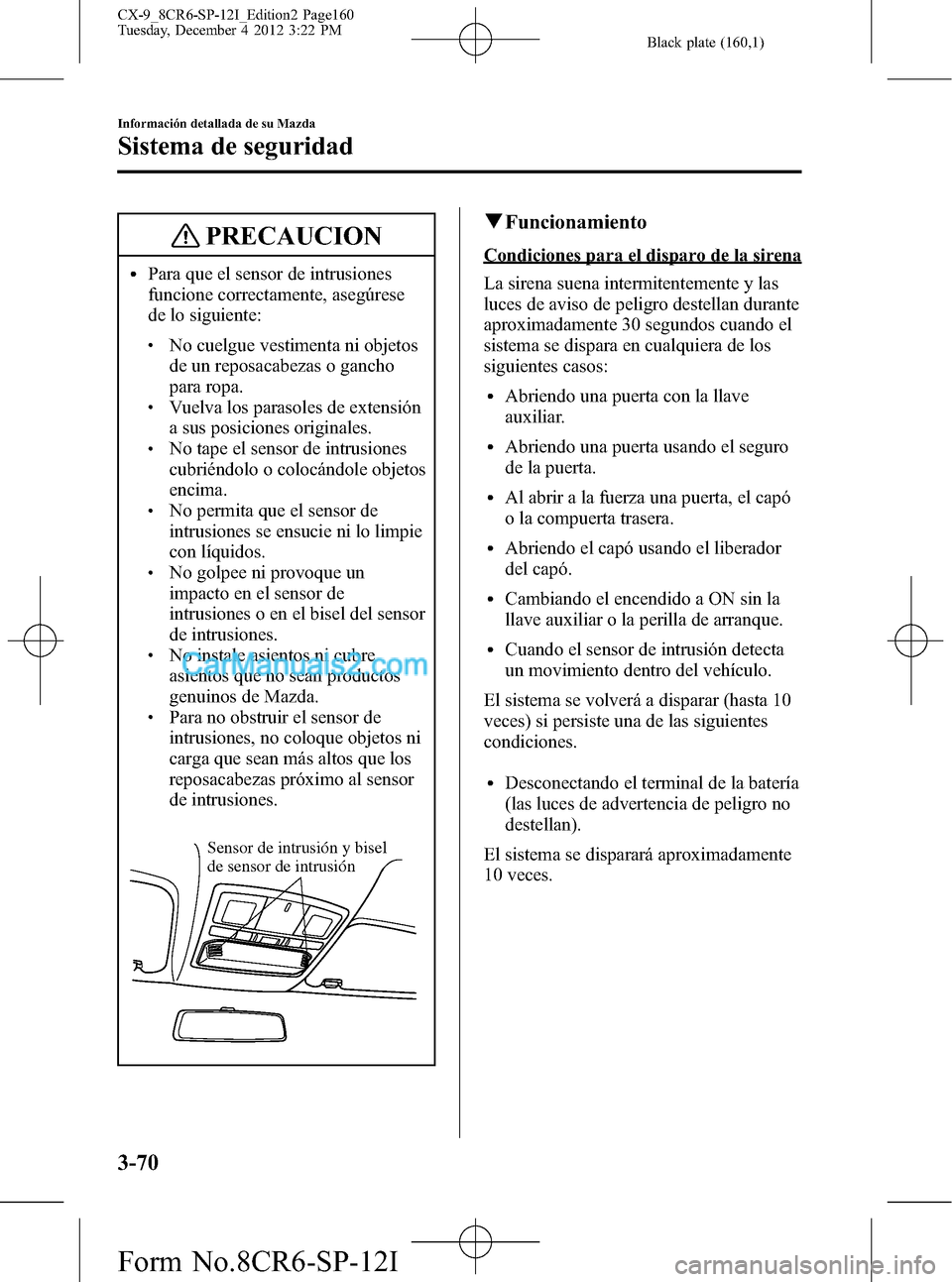

PRECAUCION
lPara que el sensor de intrusiones
funcione correctamente, asegúrese
de lo siguiente:
lNo cuelgue vestimenta ni objetos
de un reposacabezas o gancho
para ropa.
lVuelva los parasoles de extensión
a sus posiciones originales.
lNo tape el sensor de intrusiones
cubriéndolo o colocándole objetos
encima.
lNo permita que el sensor de
intrusiones se ensucie ni lo limpie
con líquidos.
lNo golpee ni provoque un
impacto en el sensor de
intrusiones o en el bisel del sensor
de intrusiones.
lNo instale asientos ni cubre
asientos que no sean productos
genuinos de Mazda.
lPara no obstruir el sensor de
intrusiones, no coloque objetos ni
carga que sean más altos que los
reposacabezas próximo al sensor
de intrusiones.
Sensor de intrusión y bisel
de sensor de intrusión
qFuncionamiento
Condiciones para el disparo de la sirena
La sirena suena intermitentemente y las
luces de aviso de peligro destellan durante
aproximadamente 30 segundos cuando el
sistema se dispara en cualquiera de los
siguientes casos:
lAbriendo una puerta con la llave
auxiliar.
lAbriendo una puerta usando el seguro
de la puerta.
lAl abrir a la fuerza una puerta, el capó
o la compuerta trasera.
lAbriendo el capó usando el liberador
del capó.
lCambiando el encendido a ON sin la
llave auxiliar o la perilla de arranque.
lCuando el sensor de intrusión detecta
un movimiento dentro del vehículo.
El sistema se volverá a disparar (hasta 10
veces) si persiste una de las siguientes
condiciones.
lDesconectando el terminal de la batería
(las luces de advertencia de peligro no
destellan).
El sistema se disparará aproximadamente
10 veces.
3-70
Información detallada de su Mazda
Sistema de seguridad
CX-9_8CR6-SP-12I_Edition2 Page160
Tuesday, December 4 2012 3:22 PM
Form No.8CR6-SP-12I

Black plate (161,1)

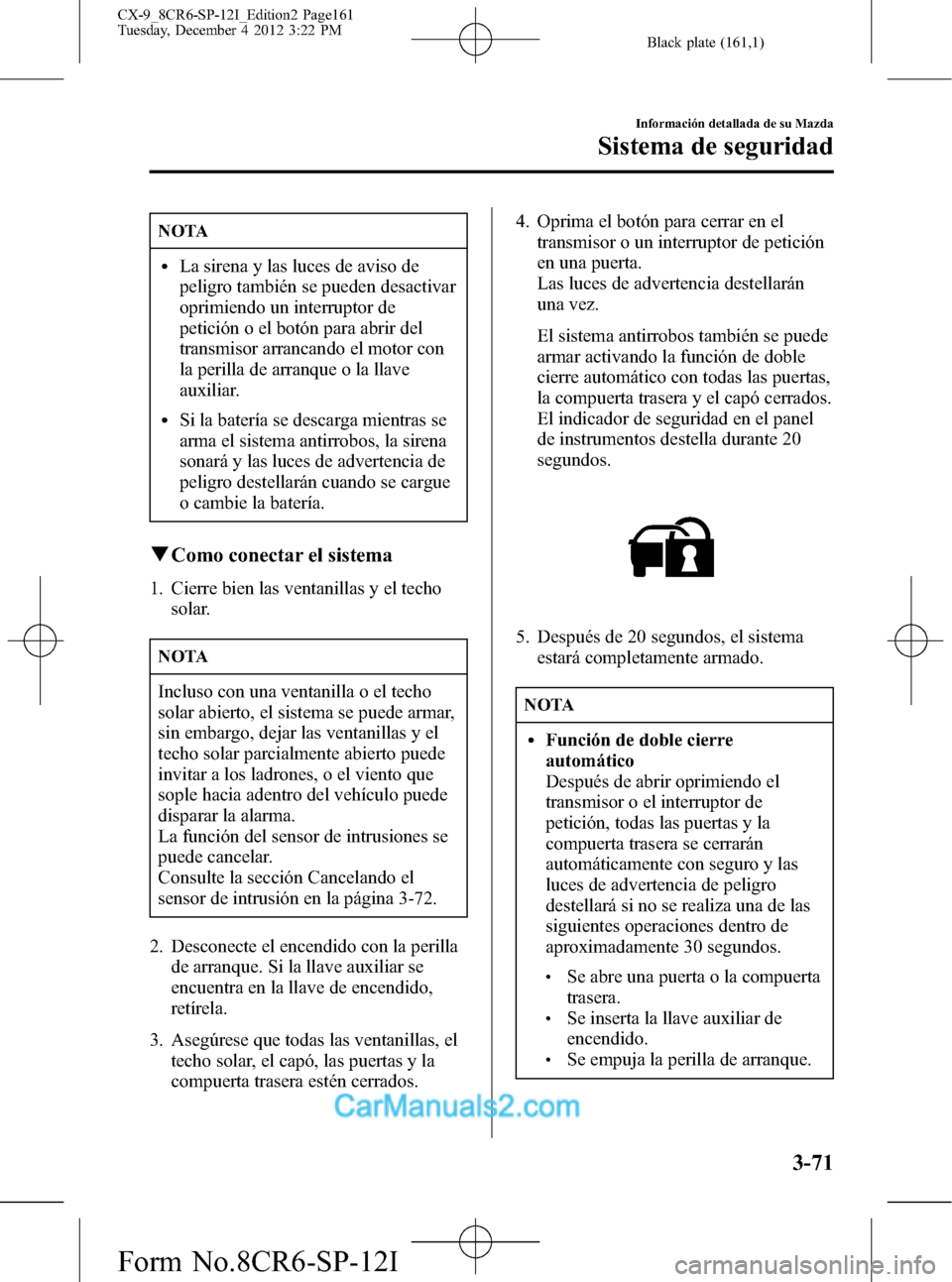

NOTA
lLa sirena y las luces de aviso de
peligro también se pueden desactivar
oprimiendo un interruptor de
petición o el botón para abrir del
transmisor arrancando el motor con
la perilla de arranque o la llave
auxiliar.
lSi la batería se descarga mientras se
arma el sistema antirrobos, la sirena
sonará y las luces de advertencia de
peligro destellarán cuando se cargue
o cambie la batería.
qComo conectar el sistema
1. Cierre bien las ventanillas y el techo
solar.
NOTA
Incluso con una ventanilla o el techo
solar abierto, el sistema se puede armar,
sin embargo, dejar las ventanillas y el
techo solar parcialmente abierto puede
invitar a los ladrones, o el viento que
sople hacia adentro del vehículo puede
disparar la alarma.
La función del sensor de intrusiones se
puede cancelar.
Consulte la sección Cancelando el
sensor de intrusión en la página 3-72.
2. Desconecte el encendido con la perilla
de arranque. Si la llave auxiliar se
encuentra en la llave de encendido,
retírela.
3. Asegúrese que todas las ventanillas, el
techo solar, el capó, las puertas y la
compuerta trasera estén cerrados.4. Oprima el botón para cerrar en el
transmisor o un interruptor de petición
en una puerta.
Las luces de advertencia destellarán
una vez.
El sistema antirrobos también se puede
armar activando la función de doble
cierre automático con todas las puertas,
la compuerta trasera y el capó cerrados.
El indicador de seguridad en el panel
de instrumentos destella durante 20
segundos.
5. Después de 20 segundos, el sistema
estará completamente armado.
NOTA
lFunción de doble cierre
automático
Después de abrir oprimiendo el
transmisor o el interruptor de
petición, todas las puertas y la
compuerta trasera se cerrarán
automáticamente con seguro y las
luces de advertencia de peligro
destellará si no se realiza una de las
siguientes operaciones dentro de
aproximadamente 30 segundos.
lSe abre una puerta o la compuerta
trasera.
lSe inserta la llave auxiliar de
encendido.
lSe empuja la perilla de arranque.
Información detallada de su Mazda
Sistema de seguridad
3-71
CX-9_8CR6-SP-12I_Edition2 Page161
Tuesday, December 4 2012 3:22 PM
Form No.8CR6-SP-12I

Black plate (162,1)

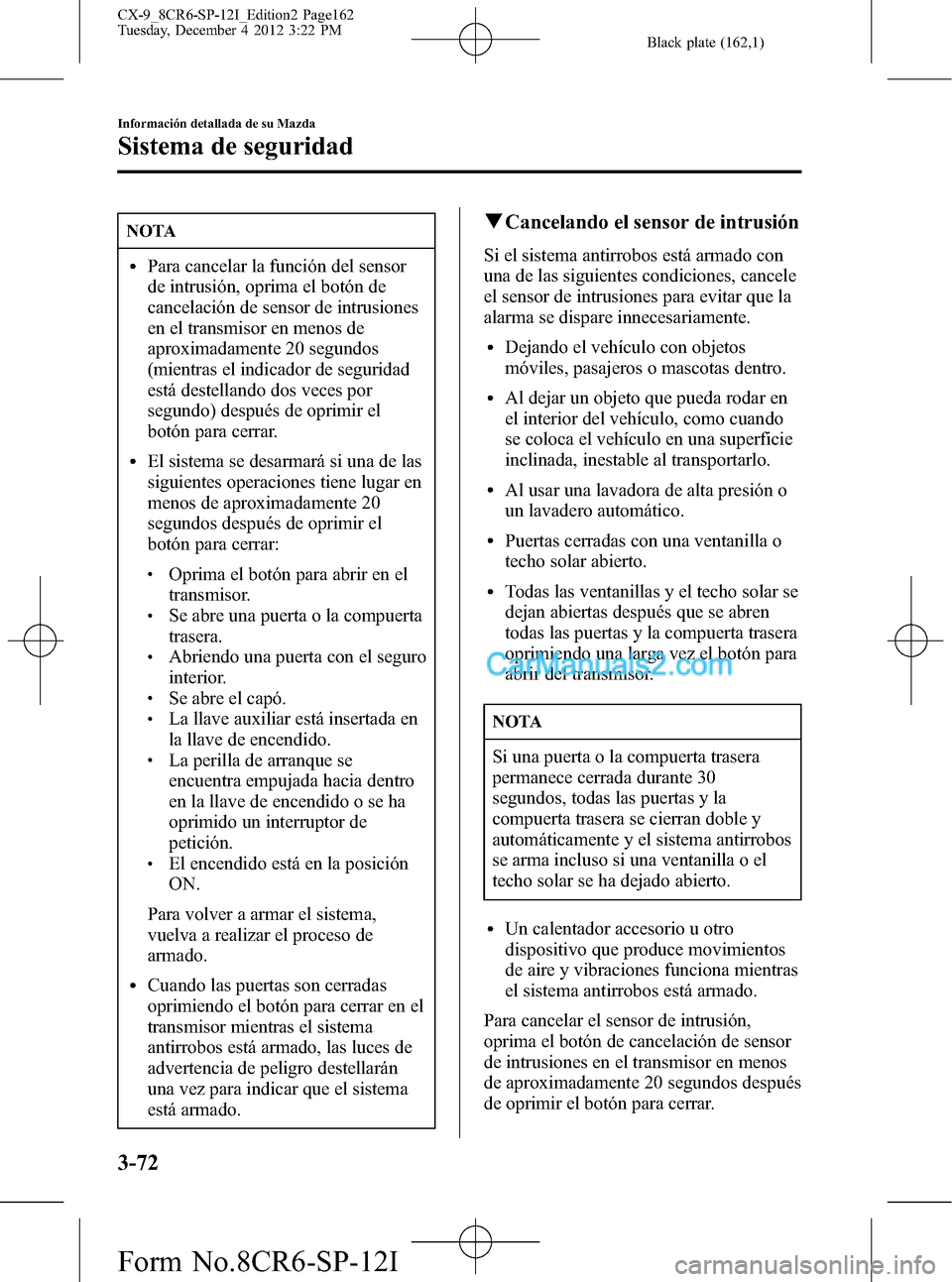

NOTA
lPara cancelar la función del sensor
de intrusión, oprima el botón de
cancelación de sensor de intrusiones
en el transmisor en menos de
aproximadamente 20 segundos
(mientras el indicador de seguridad
está destellando dos veces por
segundo) después de oprimir el
botón para cerrar.
lEl sistema se desarmará si una de las
siguientes operaciones tiene lugar en
menos de aproximadamente 20
segundos después de oprimir el
botón para cerrar:
lOprima el botón para abrir en el
transmisor.
lSe abre una puerta o la compuerta
trasera.
lAbriendo una puerta con el seguro
interior.
lSe abre el capó.lLa llave auxiliar está insertada en
la llave de encendido.
lLa perilla de arranque se
encuentra empujada hacia dentro
en la llave de encendido o se ha
oprimido un interruptor de
petición.
lEl encendido está en la posición
ON.
Para volver a armar el sistema,
vuelva a realizar el proceso de
armado.
lCuando las puertas son cerradas
oprimiendo el botón para cerrar en el
transmisor mientras el sistema
antirrobos está armado, las luces de
advertencia de peligro destellarán
una vez para indicar que el sistema
está armado.
qCancelando el sensor de intrusión
Si el sistema antirrobos está armado con
una de las siguientes condiciones, cancele
el sensor de intrusiones para evitar que la
alarma se dispare innecesariamente.
lDejando el vehículo con objetos
móviles, pasajeros o mascotas dentro.
lAl dejar un objeto que pueda rodar en
el interior del vehículo, como cuando
se coloca el vehículo en una superficie
inclinada, inestable al transportarlo.
lAl usar una lavadora de alta presión o
un lavadero automático.
lPuertas cerradas con una ventanilla o
techo solar abierto.
lTodas las ventanillas y el techo solar se
dejan abiertas después que se abren
todas las puertas y la compuerta trasera
oprimiendo una larga vez el botón para
abrir del transmisor.
NOTA
Si una puerta o la compuerta trasera
permanece cerrada durante 30
segundos, todas las puertas y la
compuerta trasera se cierran doble y
automáticamente y el sistema antirrobos
se arma incluso si una ventanilla o el
techo solar se ha dejado abierto.
lUn calentador accesorio u otro
dispositivo que produce movimientos
de aire y vibraciones funciona mientras
el sistema antirrobos está armado.
Para cancelar el sensor de intrusión,
oprima el botón de cancelación de sensor
de intrusiones en el transmisor en menos
de aproximadamente 20 segundos después
de oprimir el botón para cerrar.
3-72
Información detallada de su Mazda
Sistema de seguridad
CX-9_8CR6-SP-12I_Edition2 Page162
Tuesday, December 4 2012 3:22 PM
Form No.8CR6-SP-12I
